网格自适应的目标是通过修正网格以更有效地解决问题。通常，我们希望使用尽可能少的网格单元来获得精确解，在不太重要的区域使用较粗的网格，而在感兴趣的区域使用较细的网格。有时，我们甚至可能会考虑各向异性单元。今天，让我们来看看在 COMSOL 软件中，如何使用网格自适应方法实现更高效的计算。

确定所需网格单元的大小

要调整网格，我们必须知道实际所需的网格单元大小。但是，在实际工作中需要进行大量的研究才能找到合适的单元尺寸。对于稳态研究和特征值问题，我们可以使用 COMSOL Multiphysics 中的自适应和误差估计功能，基于内置的误差估计功能自动调整网格单元。

COMSOL 软件中的网格自适应方法并不只局限于内置误差估计，还可以更加灵活地使用。比如，我们可以先在粗网格上求解一个较简单的问题，然后基于此解计算表达式来控制更复杂问题的网格单元，还可以使用导入的插值函数或自定义的任何函数。

本文不涉及这方面内容，而是假设已经隐式或显式地知道所需的单元大小是 x，y 和（在 3D 中）z 的函数。这意味着一个网格单元的边长由该边中点坐标的函数表达式确定。通常，不可能完全满足此要求，即使是一个三角形也需要满足三角形不等式。但是，请记住，大小表达式表示空间中每个点上所需的单元边长。

根据大小表达式调整网格的 2 种方法

在 COMSOL Multiphysics 中的网格节点，可以通过 2 种不同的方法来构建适应大小表达式的网格。

第一种方法，我们可以在网格划分序列中使用大小表达式属性来改变生成网格的大小。如果使用研究中的网格自适应，则相当于选择了重建网格选项，其中的自由网格生成器（自由三角形网格，自由四边形网格和自由四面体网格）会考虑这个大小。另一方面，结构化方法例如映射和扫掠（从某种程度上说，也叫边界层）会忽略大小表达式属性。（根据定义，结构化网格不能遵循大小可变的字段。）简单来说，就是如果我们构建的是结构化网格，则可能无法使用此方法。

另一种方法是使用自适应操作。此操作通过单元细化和粗化来修改现有的网格。我们可以在具有任何单元类型的网格上，以及在导入的网格上使用自适应操作。这是一种更强大的方法，并且能够更好地遵循指定的大小表达式。但是，结果通常不如从头开始生成的网格平滑。

下面，我们将详细讨论这两种方法，看看结果有何不同。

使用大小表达式属性

如前所述，使用大小表达式属性方法通常能获得高质量的网格。但是，如果它产生的单元质量较差，则可能不遵守所需的大小（例如，进行快速大小转换时）。有关网格质量的讨论，请阅读文章：如何检查 COMSOL Multiphysics® 中的网格。由于网格在每一次适应时是从零开始构建的，因此对于复杂的几何形状而言，这个过程可能很耗时。

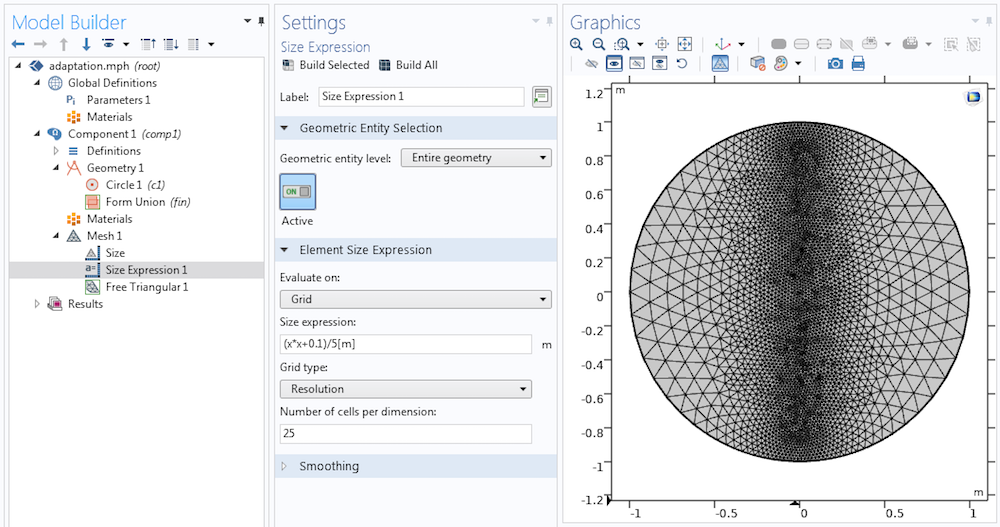

使用大小表达式属性对圆形几何的三角形网格应用一个表达式，结果具有高质量的网格单元和平滑的尺寸过渡。

如果我们具有已知的大小表达式（例如，全局插值函数），则在背景栅格上进行计算通常会很方便（基于上图中的栅格计算）。我们需要确保栅格分辨率足够高以获取大小表达式描述的所有特征。

当大小表达式由已知的空间变化量（例如材料）决定时，我们可以使用初始表达式计算选项。之后，可以使用模型中的任何表达式。软件将会在求解前计算表达式（对应于获取求解步骤的初始值命令，可用于研究步骤）。我们还可以指定某个研究步，因为一些表达式的值取决于研究。

最后，我们还可以在现有解上计算。表达式类型为错误指示器用于内置错误估计，但我们也可以使用任何大小表达式——这可能依赖于现有的解。例如，我们可能想在应力较大的地方细化网格。

使用自适应操作

另一种方法是基于现有的网格进行修改以匹配所需的单元大小。这就是自适应操作的作用。它适用于所有尺寸，也可作用于导入的网格。它的许多选项和输入字段与大小表达式属性相同。

该操作有三种适应方法：最长边细化，常规细化和通用修改。两种细化方法是基于单元边的二等分法，由于这些单元边太长，保留了所有现有的网格顶点，因此这些方法无法粗化网格。COMSOL Multiphysics 软件中内置了通用修改方法。顾名思义，是以非常通用的方式修改网格：

• 单元可以被细化

• 如果网格太细，可以通过删除顶点来粗化网格

• 可以通过单元修改，移动网格顶点来提高网格质量

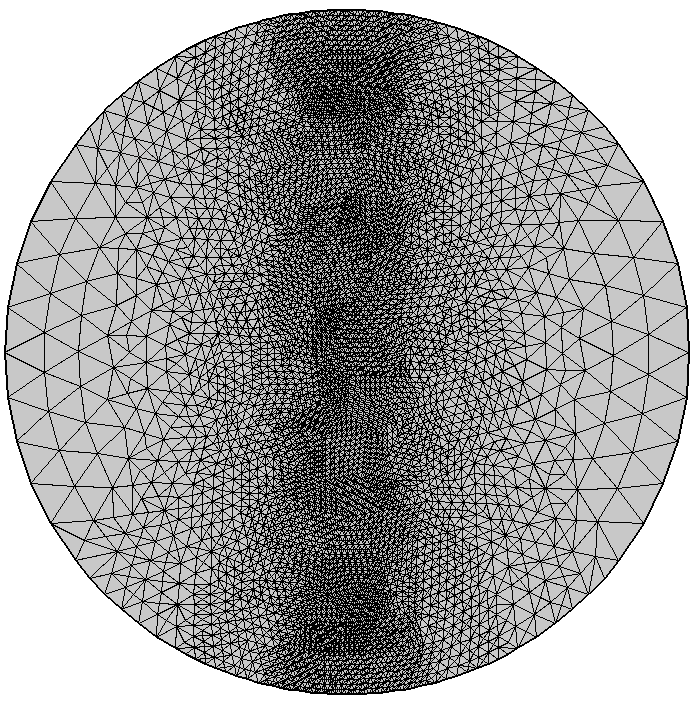

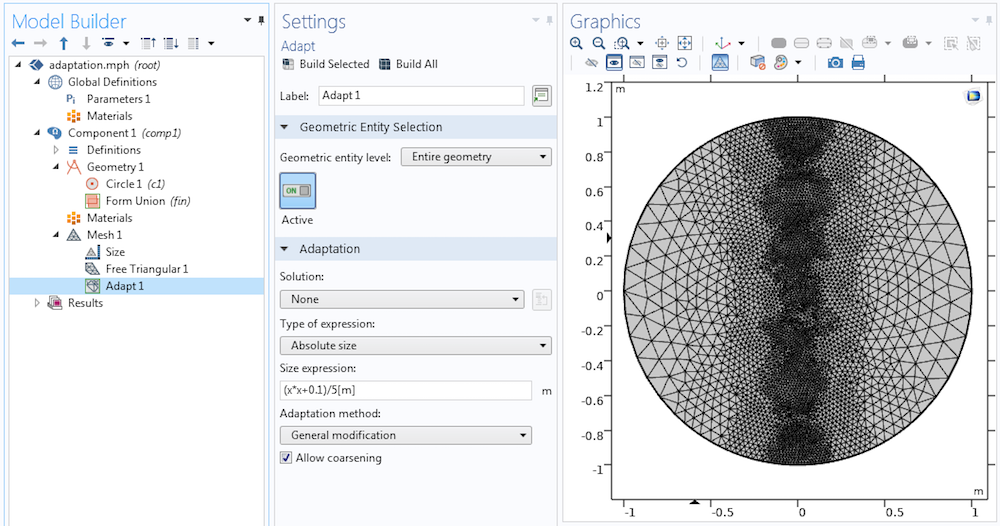

使用自适应操作的通用修改方法，对大小表达式属性应用同一表达式。虽然对于大多数应用而言，网格单元质量足够高，但是大小过渡不如从头开始生成的网格平滑。

如果将适应方法更改为最长边细化，结果如下图所示。将太长的边一分为二，直到网格被充分细化。此网格操作非常快，但是即使输入网格的质量很高，该方法通常会产生低质量网格单元。

与上述模型相同，但是将自适应方法设置为最长边细化。这里，我们可以看到原始三角形形状产生的图案。

支持所有单元类型

自适应操作可用于所有单元类型的网格，也可以作用于结构化网格域（虽然，网格自适应后通常不再是结构化）。但是，当在复杂单元（二维中的四边形，三维中的六面体、棱柱、锥形）中使用此方法时，我们必须要小心，因为结果可能很差。下面，我们来看看在这种情况下单元尺寸大小是如何过渡的。在二维模型中，将三角形插入到四边形网格中。

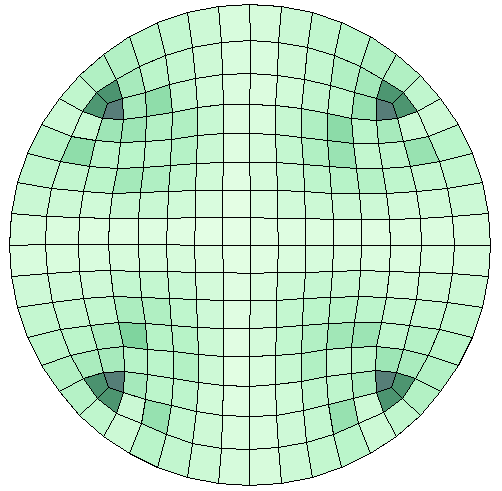

圆形几何中默认的自由四边形网格。以最大角度质量对单元进行着色。

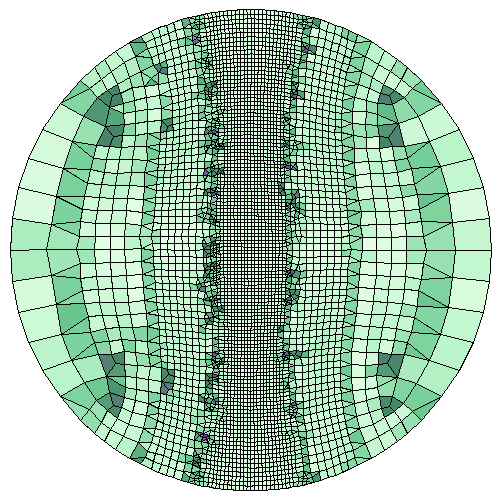

网格适应为与上面相同的大小表达式后的结果。请注意在尺寸过渡区域中三角形是如何使用的。

在三维结构中，通常将四面体和锥体用于尺寸过渡区域，在合适时也可以插入其他单元类型。下图显示了具有粗糙六面体网格的圆柱体，该圆柱体使用 0.02 + z*z 表达式进行适应。

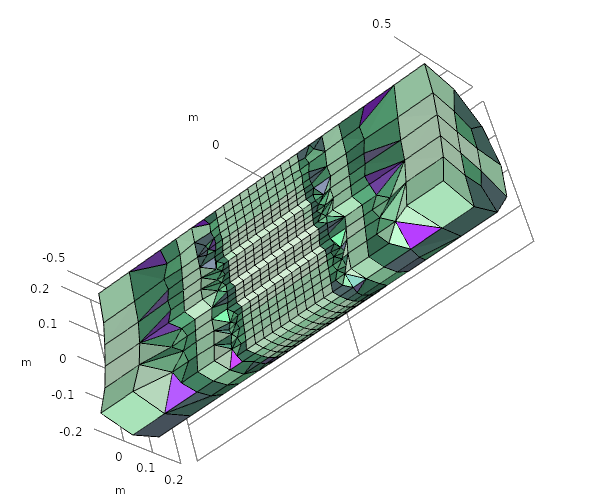

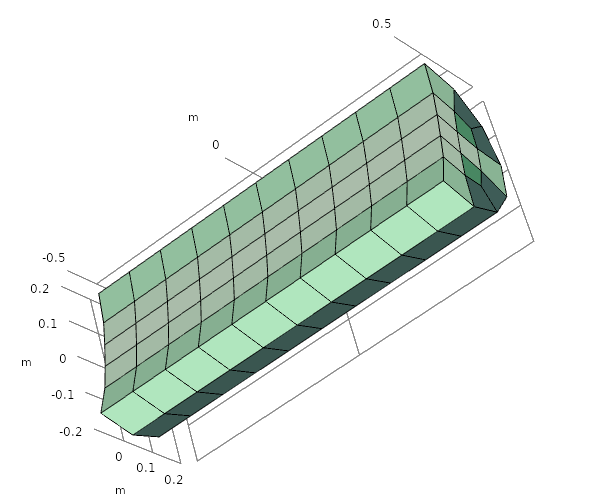

自适应前后的圆柱体网格。

对边界层网格进行网格自适应操作

在以上所有示例中，指定的大小函数代表各向同性单元的大小；也就是说，一个理想形状单元的所有边都具有（大约）相同的长度。如果我们需要适应的网格是各向异性的（例如，沿边界伸展的边界层网格），则自适应会朝着各向同性方向修改网格。边界层单元甚至可能被完全删除。这不是我们想要的结果。一种解决方法是禁止粗化，边界层会被保留。

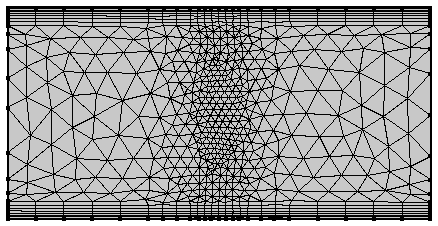

以原点为中心的矩形，含边界层网格。

适应方法为通用修改，大小表达式 0.04 + x*x。由于粗化操作，边界层被删除。

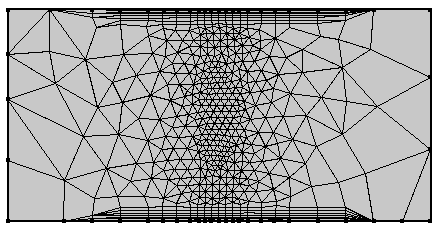

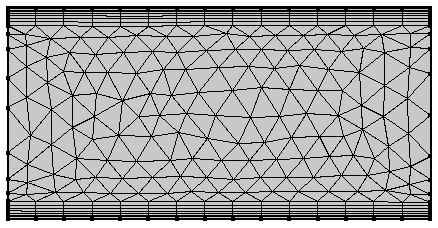

禁用粗化操作的适应结果，边界层被保留。

构建各向异性网格

自适应操作也可用于各向异性适应。各向异性网格单元是理想单元沿某个方向拉伸的单元。这种网格在 CFD 计算中很常见，一个典型的例子就是边界层网格。如果要进行各向异性适应，首先，选择各向异性度量作为表达式类型。然后，需要指定 2×2（二维）或 3×3（三维）对称矩阵。此操作意味着：代表单元边的向量在该点被矩阵转换，并测量了转换向量的长度。如果长度小于 1.0，则认为它太短。如果长度大于 1.0，则认为它太长。该措施用于控制适应。下图显示了如何使用此方法。

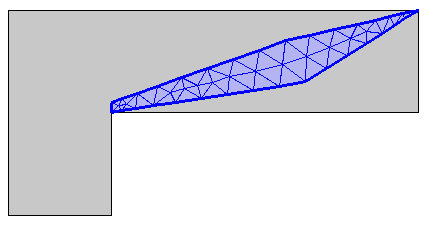

使用三角形单元剖分网格控制域。

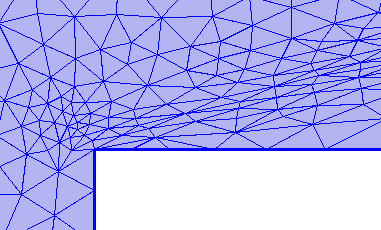

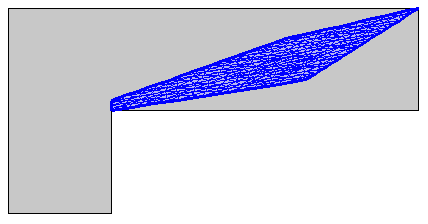

应用各向异性适应方法。此时，度量由常数矩阵指定。

通过自由三角形网格对周围的区域进行网格划分。

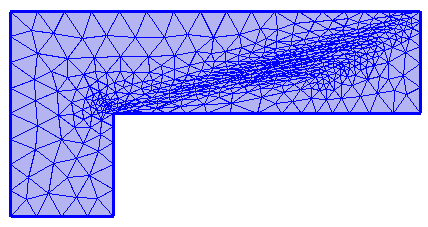

将网格控制域合并到较大的域中。

结语

综上所述，我们展示了如何使用 COMSOL Multiphysics 中的网格自适应方法来创建适合特定目标的网格。一种方法是使用网格节点中的大小表达式属性，来控制生成三角形和四面体网格的大小，通常可以得到平滑且质量较高的网格。另一个方法是使用自适应操作，该操作会修改现有的网格。网格自适应是一个功能强大的方法，可以修改任何类型的网格，也能生成各向异性网格单元。
